Elektrik akımının iletken bir telden geçerken çevresinde oluşturduğu manyetik etki, elektromanyetizmanın ve modern teknolojinin en temel yapı taşlarından biridir. Elektrik motorlarından transformatörlere, parçacık hızlandırıcılardan tıbbi görüntüleme (MR) cihazlarına kadar pek çok sistem bu ilkeye dayanır. MEB 11. sınıf fizik müfredatı ve YKS-AYT hazırlığında öğrencilerin en çok zorlandığı konulardan biri olan Manyetik Alan Kaynakları Konu Anlatımı Sunu çalışması; düz tel, çember tel ve akım makarası (selenoid) etrafında oluşan manyetik alanı tüm ayrıntılarıyla ele alıyor.
30 slayttan oluşan bu kapsamlı PowerPoint (.ppsx) slayt gösterisi; vektörel yön bulma kurallarını, formül türetimlerini ve sınav tipi soru çözümlerini adım adım sunmaktadır. Fizik derslerindeki diğer elektrik üniteleriyle bağ kurmak için Yüklü Parçacıkların Elektrik Alanda Hareketi Çözümlü Sorular PDF dokümanımızı ve yazılı dönemi hazırlıkları için 11. Sınıf Fizik 1. Dönem 1. Yazılı Sınav Soruları arşivimizi inceleyebilirsiniz.
Fizik Öğretmeni Deneyimi ve Sınıf İçi İpuçları

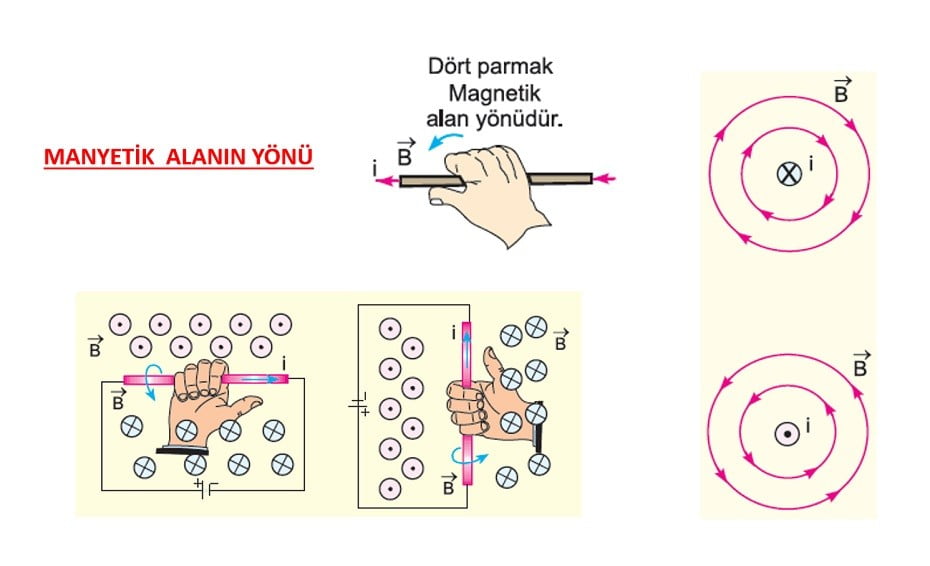

Manyetik alan konusunda öğrencilerin en sık kavram yanılgısına düştüğü nokta, düz tel ile çember telde kullanılan “Sağ El Kuralı”nın parmak rollerini birbirine karıştırmalarıdır. Düz telde başparmak akım yönünü, bükülen dört parmak dolanan manyetik alan çizgilerini gösterirken; çember telde ve bobinde dört parmak akımı, açık başparmak ise merkezdeki manyetik alan vektörünü gösterir. Bu iki kuralın tahtada veya slayt üzerinde yan yana karşılaştırılması öğrenmeyi kalıcı kılar. Ayrıca sayfa düzleminden dışa doğru (⊙) ve sayfa düzleminden içe doğru (⊗) sembollerinin 3 boyutlu uzamsal mantığı mutlaka vida veya ok benzetmesiyle pekiştirilmelidir. Sunum yaklaşık 2 ders saati (80 dakika) blok ders anlatımı veya konu tekrarı için ideal bir süreye sahiptir.
Manyetik Alan (B) Kaynakları Konu ve Slayt Dağılım Tablosu
Aşağıdaki tabloda, MEB 11. sınıf fizik kazanımları doğrultusunda hazırlanan 30 slaytlık sununun bölüm ve formül dağılımı özetlenmiştir:
| Bölüm / Konu Başlığı | Matematiksel Model (Formül) | Yön Bulma Kuralı ve Kapsam | Slayt Aralığı |
|---|---|---|---|
| 1. Akım Geçen Düz Telin Manyetik Alanı | B = 2 · K · i / d | Başparmak akım (i), dört parmak B yönü. Telden uzaklaştıkça alan şiddeti d ile ters orantılı azalır. | 1 – 9. Slaytlar |
| 2. Çember Telin Merkezindeki Manyetik Alan | B = 2 · π · K · i / r | Dört parmak çemberdeki akım dolanımı, dik başparmak halkanın merkezindeki B vektörü (yarım halkada 1/2 çarpanı). | 10 – 18. Slaytlar |
| 3. Selenoid (Akım Makarası / Bobin) | B = 4 · π · K · i · N / ℓ | Dört parmak bobin sarımlarındaki akım, başparmak bobin içindeki düzgün manyetik alan ekseni (N kutbu yönü). | 19 – 25. Slaytlar |
| 4. AYT Tipi Örnek Sorular ve Çözümler | Bileşke B Vektör Hesabı | Farklı düzlemlerdeki tellerin ortak noktasında bileşke manyetik alan vektörlerinin toplanması. | 26 – 30. Slaytlar |
Etkileşimli animasyonlar ve şematik çizimlerle zenginleştirilmiş 30 slaytlık sunum dosyasını aşağıdaki bağlantıya tıklayarak indirebilirsiniz:
Manyetik Alan Konu Anlatımı Sunusunu İndir (PPSX Slayt) ↓
Sıkça Sorulan Sorular
Manyetik alan şiddetinin SI birimi nedir ve skaler mi vektörel midir?
Manyetik alan şiddeti “B” sembolü ile gösterilir, SI sistemindeki birimi Tesla’dır (T). Manyetik alan yönü ve büyüklüğü olan türetilmiş, vektörel bir fiziksel niceliktir.
Düz tel etrafındaki manyetik alan tele olan uzaklıkla nasıl değişir?
Düz iletken telin etrafındaki manyetik alan büyüklüğü B = 2Ki/d formülüyle hesaplanır. Telden uzaklaştıkça (d arttıkça) manyetik alanın şiddeti ters orantılı olarak azalır.
Selenoidin (bobin) manyetik alan şiddetini artırmak için neler yapılabilir?
B = 4πKiN/ℓ bağıntısına göre; akım şiddeti (i) artırıldığında, toplam sarım sayısı (N) artırıldığında veya sarım uzunluğu (ℓ) kısaltılarak sarım sıklığı (N/ℓ) yükseltildiğinde manyetik alan şiddeti artar.
İndirilen dosya doğrudan açılır mı, düzenlenebilir mi?
Doküman PowerPoint Slayt Gösterisi (.ppsx) formatındadır. Çift tıklandığında doğrudan tam ekran sunum modunda açılır; Microsoft PowerPoint üzerinden “Aç” menüsüyle açılarak slaytlar üzerinde serbestçe düzenleme yapılabilir.
