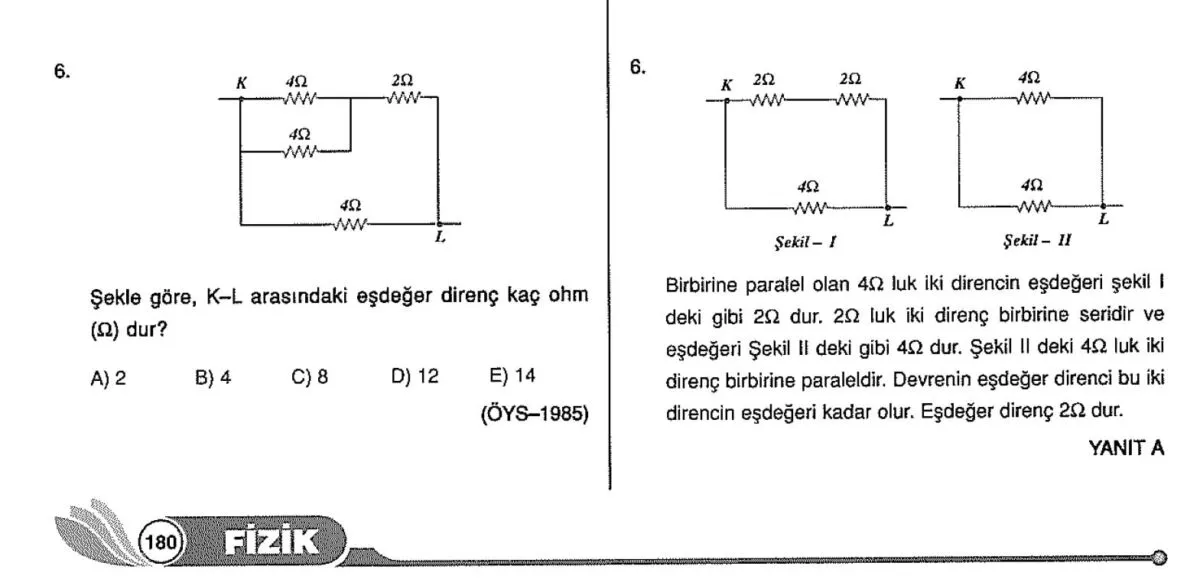

Dirençlerin Bağlanması ve Eşdeğer Direnç Çözümlü Sorular PDF

Dirençlerin bağlanması ve eşdeğer direnç çözümlü sorular PDF’si, konuyu soru çözerek tekrar etmek isteyen öğrenciler için bu sayfada yer alıyor. Dosyayı indirmeden önce aşağıdaki açıklamalarla seri ve paralel bağlantıları ayırt etmeyi, devredeki ortak noktaları belirlemeyi ve bulduğunuz sonucu kontrol etmeyi gözden geçirebilirsiniz. Ardından soruları kendi başınıza çözmeyi deneyip çözüm adımlarını karşılaştırabilirsiniz.

Seri, paralel ve birleşik bağlamada eşdeğer direnç

Eşdeğer direnç, bir direnç grubunun seçilen iki uç arasındaki etkisini tek bir dirençle ifade eder. Hesaba başlamadan önce hangi iki uç arasındaki eşdeğer direncin sorulduğunu belirlemek gerekir. Devrenin çizimdeki görünüşünden çok, dirençlerin hangi noktalara bağlandığı önemlidir.

Seri bağlı dirençler

Dirençler, aralarında akımın ayrılabileceği bir dallanma olmadan art arda bağlanmışsa seri bağlıdır. Her birinden aynı akım geçer ve eşdeğer direnç, direnç değerlerinin toplamına eşittir:

R_eş = R₁ + R₂ + …

Örneğin 6 Ω ve 3 Ω değerindeki iki direnç seri bağlandığında eşdeğer direnç 9 Ω olur. Pozitif değerli dirençlerden oluşan bir seri grupta sonuç, gruptaki her bir dirençten büyüktür.

Paralel bağlı dirençler

Dirençlerin her iki ucu da aynı iki bağlantı noktasına bağlıysa bu dirençler paraleldir. Üzerlerindeki potansiyel farkları aynıdır. Eşdeğer direncin tersi, dirençlerin terslerinin toplamına eşittir:

1/R_eş = 1/R₁ + 1/R₂ + …

Yalnız iki paralel direnç için R_eş = (R₁ × R₂)/(R₁ + R₂) bağıntısı da kullanılabilir. Örneğin 6 Ω ve 3 Ω paralel bağlandığında eşdeğer direnç 2 Ω olur. Pozitif değerli dirençlerden oluşan bir paralel grupta sonuç, en küçük dirençten de küçüktür; bu karşılaştırma işlem hatalarını fark etmeye yardımcı olur.

Birleşik, yani karışık bağlı dirençler

Birleşik devrelerde seri ve paralel bağlantılar birlikte bulunur. Seri-paralel indirgemeye uygun bir devrede önce bağlantısı açıkça belirlenen grup hesaplanır. Bu grubun yerine eşdeğer direnci yazılır ve sadeleşen devrede aynı işlem sürdürülür.

Örneğin 6 Ω ile 3 Ω dirençlerin paralel oluşturduğu gruba 4 Ω’luk bir direnç seri bağlansın. Önce paralel grubun eşdeğeri 2 Ω bulunur; ardından seri direnç eklenir: R_eş = 2 + 4 = 6 Ω. Bütün dirençleri ilk adımda toplamak, bağlantı türlerinin farkını gözden kaçırır.

Harflendirme yöntemiyle devreyi okuma

Harflendirme yöntemi, karmaşık görünen bir çizimde hangi noktaların aynı elektriksel bağlantıya ait olduğunu görmeyi kolaylaştırır. Bağlantı tellerinin direncinin ihmal edildiği devrelerde, aralarında devre elemanı bulunmadan kesintisiz telle bağlı noktalar aynı düğüm kabul edilir ve aynı harfle gösterilir.

1. Eşdeğer direncin sorulduğu iki ucu belirleyin.
2. Kesintisiz ideal telle bağlı noktaları aynı harfle işaretleyin. Bir direncin iki ucuna, arada bağlantı teli varmış gibi aynı harfi vermeyin.
3. Her direncin hangi iki harf arasına bağlı olduğunu yazın. Aynı iki düğüme bağlı dirençler paraleldir.
4. Seri bağlantı ararken dirençler arasındaki ortak noktadan başka bir akım kolu çıkıp çıkmadığını kontrol edin.
5. Gerekirse devreyi aynı bağlantıları koruyarak daha sade biçimde yeniden çizin.

Dirençlerin kâğıt üzerinde yan yana, alt alta veya eğik çizilmiş olması tek başına bağlantı türünü belirlemez. Ayrıca her direnç ağı doğrudan seri-paralel indirgemeyle çözülemez; böyle bir grubu belirleyemediğinizde bağlantıları yeniden kontrol edin.

Tek bir iletkenin direnciyle, bir direnç grubunun eşdeğer direncini de ayırın. Homojen ve düzgün kesitli bir iletken için sabit sıcaklıkta R = ρL/A bağıntısı kullanılır: ρ özdirenci, L uzunluğu, A kesit alanını gösterir. Eşdeğer direnç hesabında ise verilen direnç değerlerinin devrede nasıl bağlandığı incelenir.

Konunun 10. sınıf fizik programındaki yeri

Dirençlerin seri, paralel ve birleşik bağlanması ile eşdeğer direncin büyüklüğü arasındaki ilişki, MEB Türkiye Yüzyılı Maarif Modeli Fizik Dersi Öğretim Programı içindeki FİZ.10.3.4 öğrenme çıktısında yer alıyor. Bu nedenle çalışırken yalnız sayısal sonuca ulaşmaya değil, bağlantı değiştiğinde eşdeğer direncin neden değiştiğini açıklamaya da odaklanabilirsiniz.

Programın genel yapısını incelemek için 2026 Maarif Modeli Fizik Öğretim Programı sayfasından yararlanabilirsiniz.

Çözümlü sorularla nasıl çalışabilirsiniz?

Önce çözümü kapatarak soruyu deneyin. Direnç gruplarını işaretleyin, kullandığınız bağıntıyı yazın ve hesaplamadan önce sonucun yaklaşık olarak hangi aralıkta olması gerektiğini düşünün. Çözümünüzü karşılaştırırken hatanın bağlantı türünü belirleme, devreyi sadeleştirme veya aritmetik işlem adımlarından hangisinde oluştuğunu not edin.

Takıldığınız soruya daha sonra yeniden dönün. Özellikle harflendirmede zorlanıyorsanız aynı devreyi farklı bir yerleşimle çizip bağlantıların değişmediğini kontrol edin. Öğretmenler de bu yaklaşımı öğrencilerin yalnız sonuçlarını değil, devreyi nasıl yorumladıklarını görmek için kullanabilir.

Dirençlerin bağlanması ve eşdeğer direnç çözümlü sorular dosyasını aşağıdaki düğmeden PDF biçiminde indirebilirsiniz.
