Transformatörler Konu Anlatımı Sunusu (20 Slayt, PPSX)
Bu sayfadaki transformatörler konu anlatımı sunusu, 11. sınıf fizik dersinde transformatör konusunu anlatmak ve sorularla pekiştirmek için hazırlanmış 20 slaytlık bir PPSX dosyası. Sunuda primer ve sekonder devre, sarım sayısı, gerilim-akım ilişkisi, verim hesabı ve günlük hayattaki kullanım alanları yer alıyor.
Sunu, canlı derste kullanılan slaytlardan oluşuyor. 20 slaytın 18’inde metin katmanı yok; yalnız kapak ve teşekkür slaytları dosya içinde düzenlenebilir metin içeriyor. Slaytları PowerPoint’te gösteri olarak açabilirsiniz.
Transformatörler Konu Anlatımı Sunusunda Neler Var?
İki konu anlatımı slaytı konunun çerçevesini kuruyor:
- Transformatörün parçaları ve primer-sekonder devre; Vp, Ip, Np, Vs, Is ve Ns etiketleri
- İdeal transformatörde güç eşitliği: Pprimer = Psekonder
- Gerilim, sarım sayısı ve akım arasındaki oran: Vp / Vs = Np / Ns = Is / Ip
- Verim formülü: alınan gücün verilen güce oranı
- Alçaltıcı (Np > Ns) ve yükseltici (Np < Ns) transformatör ayrımı
- 12 soru: sarım oranı, çok bobinli transformatörler, ardışık bağlantı, verim ve indüksiyon akımının yönü

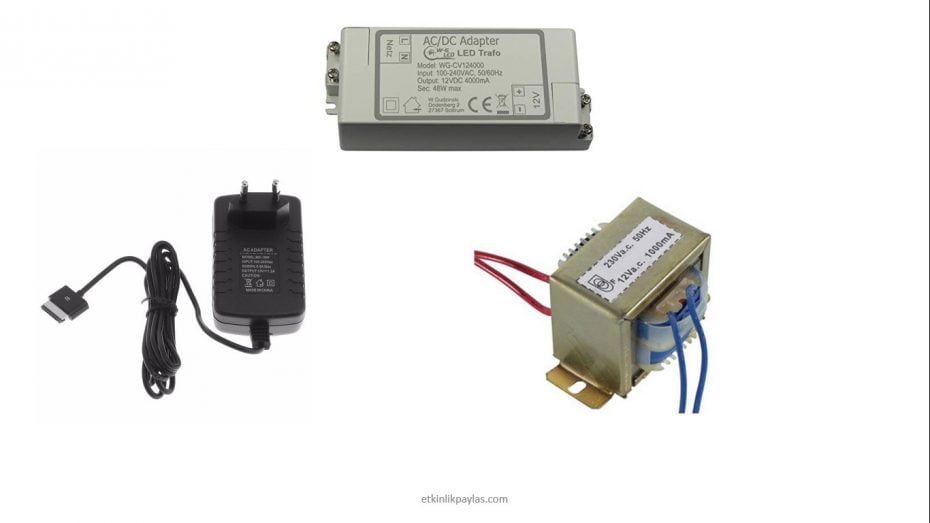

- Enerji nakil hattı, trafo merkezi ve adaptör fotoğrafları
20 Slaytlık Sununun Yapısı
Dosyanın slayt dağılımı şöyle:
| Bölüm | Slayt | İçerik |
|---|---|---|
| Kapak | 1 | “Transformatörler” başlığı |
| Konu anlatımı | 2 | Parçalar, Vp-Ip-Np ve Vs-Is-Ns etiketleri; güç eşitliği, gerilim-sarım-akım oranı, verim ve alçaltıcı-yükseltici örnekleri |
| Soru | 12 | Sarım oranı, gerilim, akım, verim ve indüksiyon soruları |
| Uygulama görseli | 3 | Enerji nakli, trafo merkezi ve adaptörler |
| Teşekkür | 1 | Kapanış slaytı |
| Boş | 1 | 20. slayt |
İlk soru slaytında iki alt madde var: sekonder gerilimi ve sekonder akımı ayrı ayrı isteniyor. Diğer sorular tek stemli. 12 sorunun cevap anahtarı dosyada yok.
İdeal Transformatörde Gerilim, Sarım ve Akım İlişkisi
Sunudaki iki anlatım slaytı şu bağıntıları kullanıyor:
- Vp / Vs = Np / Ns
- Pprimer = Psekonder, yani Vp · Ip = Vs · Is
- Vp / Vs = Is / Ip
- Verim = Vs · Is / (Vp · Ip)
Burada Np ve Ns sarım sayılarını, Vp ve Vs primer ile sekonder gerilimlerini, Ip ve Is akımları gösteriyor. Np > Ns ise gerilim düşer, akım yükselir; Np < Ns ise gerilim yükselir, akım düşer. Sunu bu ayrımı alçaltıcı ve yükseltici transformatör örnekleriyle veriyor.
Sorularda bu bağıntılar tek transformatörde, iki transformatörün ardışık bağlandığı devrelerde ve üç bobinli sistemlerde kullanılıyor. İlk slaytlardaki formülleri anlamadan sorulara geçmemek, çözümleri daha hızlı hale getirir.
FİZ.11.2.13 ile İlişkisi
2026 Fizik Dersi Öğretim Programı’nda transformatör konusu şu çıktıyla yer alıyor:
FİZ.11.2.13. Transformatörün yapısı ve kullanım alanlarına yönelik bilimsel çıkarım yapabilme
a) Transformatörün niteliklerini deney yaparak tanımlar.
b) Transformatörlerin kullanım alanlarına yönelik topladığı verileri kaydeder.
c) Elde ettiği verilerden yola çıkarak transformatörün kullanım alanlarındaki rolünü yorumlar ve değerlendirir.
Programın bu çıktısı transformatörün yapısını, kullanım alanlarını ve deneyle veri toplamayı öne çıkarıyor; açıklamasında matematiksel işlemlerden kaçınılmasını istiyor. Sunudaki 12 soru ise sayısal alıştırma ekliyor. Bu nedenle dosyayı programın birebir uygulaması olarak değil, konuyu pekiştiren ek çalışma olarak kullanın.
Kazanımın tam metni için MEB’in Fizik Dersi Öğretim Programı sayfasına, programın sitedeki özeti için 2026 Fizik Öğretim Programı sayfasına bakabilirsiniz.
Sunuyu Derste Nasıl Kullanabilirsiniz?
Bu transformatörler konu anlatımı sunusunu dersin akışına göre şu sırayla kullanabilirsiniz:
- Kapak slaytındaki başlıkla başlayın; öğrencilerden telefon şarjı, elektrik nakil hattı veya trafo merkezi örneği isteyin.
- 2. slayttaki etiketleri kullanarak primer ve sekonder devreyi tanıtın; sarım sayısının devredeki yerini gösterin.
- 3. slayttaki bağıntıları tahtada türetin; alçaltıcı ve yükseltici transformatör için birer örnek çözün.
- 4-15. slaytlardaki 12 soruyu önce bireysel, sonra ikili çalışmayla çözdürün. Cevap anahtarı olmadığı için çözümleri tahtada birlikte yapın.
- 16-18. slaytlardaki enerji nakli, trafo merkezi ve adaptör görsellerini kullanarak konuyu günlük hayata bağlayın.
Konuyu farklı açılardan pekiştirmek için Transformatörler Konu Anlatımı ve Soru Çözümü – Video sayfasını, öncesindeki kavramlar için Manyetik İndüksiyon Konu Anlatımı Video – 11. Sınıf Fizik ve Alternatif Akım Konu Anlatımı ve Soru Çözümü sayfalarını kullanabilirsiniz.
İndirmeden Önce Bilmeniz Gerekenler
- Dosya PPSX biçiminde, 1,26 MB boyutunda, 16:9 oranında ve 20 slayt. PowerPoint’te slayt gösterisi olarak açılıyor.
- 18 slaytta metin katmanı yok; yalnız kapak ve teşekkür slaytı düzenlenebilir. Değişiklik için görsellerin yeniden hazırlanması gerekiyor.
- 12 sorunun cevap anahtarı dosyada yok; çözümleri sınıfta birlikte yapmanız gerekiyor.
- 20. slayt boş, 19. slayt teşekkür. Dosyada ayrı bir kaynakça slaytı yok.
- Dosyanın üst verisinde 2018 oluşturma ve 2020 son kayıt tarihi görünüyor. Dosya değiştirilmedi.
Sunuyu aşağıdaki düğmeden indirebilirsiniz.
Transformatörler Konu Anlatımı Sunusu PPSX ↓
